ブルーセンサー BR(リード線付き)

HOME > 製品情報 > ディスポーザブル 心電図電極 > 心電図電極 ブルーセンサー > ブルーセンサー BR(リード線付き)

このページは、医療関係の方へ情報を提供することを目的としております。一般の方向けのものではありません。

ブルーセンサー BR

ブルーセンサー BR
  • 銀/塩化銀を採用したX線透過性電極
  • 肌にやさしい全面ソリッドゲル
  • 柔軟なクロスバッキング
  • カーボンリード線付き

医療機器届出番号:13B2X00117000001

  • X線透過
  • 心カテ室

ブルーセンサーBRは、電極に銀/塩化銀を採用した新しいタイプのX線透過性電極です。
従来のカーボン電極に比べACインピーダンスが低く、分極電圧も低い為、安定した波形が得られます。肌にやさしい全面導電性ゲルは、皮膚のかぶれが殆どなく、一人の患者さんに数回繰り返して使用することができます。大人から子どもまで使える小さなサイズです。

未熟児・新生児向けの極小タイプブルーセンサーBRSもございます。
便利なワンタッチ脱着式コネクター『ディンクルコネクター』、『プラスチックコネクター』や『DIN/3P変換アダプター』も合わせてご検討ください。

サイズ センサー 包装
全体(L×W/mm) … 28×20
接着部サイズ(L×W/mm) … 28×20
接着着面積(mm2) … 503
バッキング材の厚さ(mm) … 1.0
センサー材質 … 銀/塩化銀
ゲル … ソリッドゲル
センサー面積(mm2) … 503
ゲル面積/有効面積(mm2) … 503
※リード線長さ、コネクター、色数など各種ございます。
各型式、包装はカタログでご確認ください。
※販売単位=袋

電気的特性(ANSI/AAMI)

ACインピーダンス 350Ω 極性電位変更レート 0.5mV/S
DCオフセット電圧 0.6mV オフセット電位ドリフトと内部ノイズの総合値 <90μV
除細動負荷回復 13.6mV バイアス電流変動値(8時間以上) <30mV

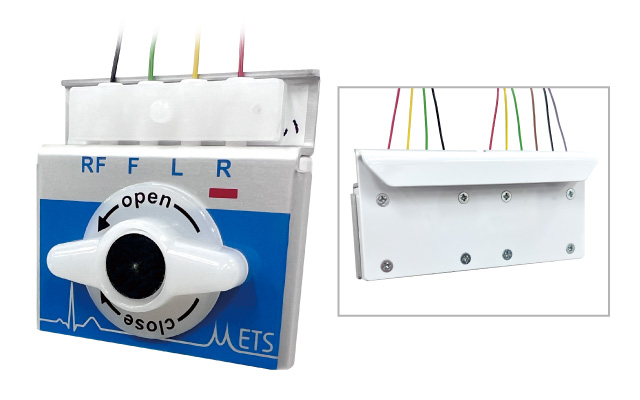

ディンクルコネクター(ブルーセンサーBR用 ワンタッチ脱着式コネクター)
ディンクルコネクター
医療機器届出番号:13B2X00117000027


ブルーセンサーBR用のワンタッチ脱着式コネクターです。
背面にはフックが付いており、機器や壁面に設置することが可能です。電極が一度に接続でき、手間も時間も短縮できます!(※販売単位=1台から)

型式 ジャック径/用途 サイズ
DNC-4(2J)
DNC-6(2J)
DNC-10(2J)
DNC-4(3J)
DNC-6(3J)
DNC-10(3J)
2mm / 四肢誘導用
2mm / 胸部誘導用
2mm / 12誘導用
3mm / 四肢誘導用
3mm / 胸部誘導用
3mm / 12誘導用
DNC-4
W63.5×H60×D15mm
DNC-6
W63.5×H60×D15mm
DNC-10
(DNC-4とDNC-6の連結)
W127×H60×D15mm

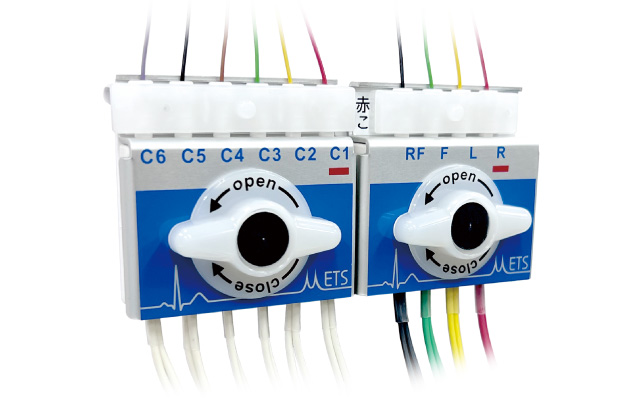

ディンクルコネクター(2股・3股タイプ)
医療機器届出番号:13B2X00117000027

ECGケーブル付き(2股・3股タイプ)
ディンクルコネクターのECGケーブル付タイプです。ECGケーブルが2股・3股になっており、複数の装置へ接続が可能です。ポリグラフとマッピング装置等、シングルリード線電極から複数の装置で同時にモニタリングができます。電極の使用個数を削減し、検査単価を抑えて業務が行えます。(※販売単位=1台から)

型式 ECGケーブル/ケーブル長さ コネクター/用途

DNC-10210
DNC-10310

10本×2セット付き(2股)/100cm
10本×3セット付き(3股)/100cm

1.5mmDIN /
12誘導用
プラスチックコネクター(PC)


電極側のコネクターを特殊な加工で連結し、ワンタッチ脱着を容易にします。
(ブルーセンサーBRのオプションとしてご利用いただけます。規格詳細はブルーセンサーBRカタログの裏面をご覧ください。)
※特注品となりますので、ご発送に少々お時間をいただいております。

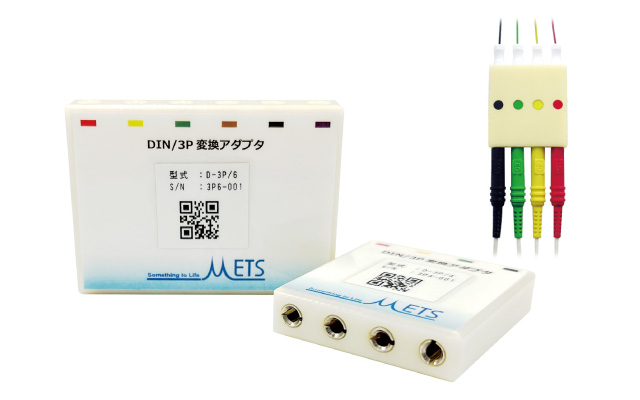

DIN/3P変換アダプター
DIN/3P変換アダプター


DINコネクター(Kタイプコネクター)に装着することで、3mmプラグに接続ができる変換アダプターです。(※販売単位=1個から)

型式(対応極数) ECGケーブル/ケーブル長さ

D-3P/4 (4極…四肢誘導用)
D-3P/6
(6極…胸部誘導用)

D-3P/4・・・W40×H43×D10mm
D-3P/6・・・W60×H43×D10mm
